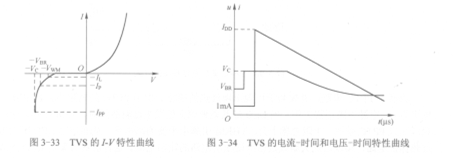

TVS的电路符号和普通的穗压管相同，其厶y特性曲线如图3-33所示。其正向特性与普通二极管相同，AML7228反向特性为典型的PN结雪崩器件。图3-34是TVS的电流一时间和电压一时间特性曲线。在浪涌电压的作用下，TVS两端的电压由额定反向关断电压VWM上升到最小击穿电压VBR，而被击穿。随着击穿电流的出现，流过TVS的电流将达到峰值脉冲电流/PP，同时在其两端的电压被钳位到预定的最大钳位电压VC以下。其后，随着脉冲电流按指数衰减，TVS两极间的电压也不断下降，最后恢复到初态，这就是TVS抑制可能出现的浪涌脉冲、保护电子元器件的动作过程。

   图3-33  TVS的厶矿特性曲线    图3-34 TVS的电流一时间和电压一时间特性曲线

   当TVS两极受到反向高能量冲击时，它能达到亚纳秒级的速度，将其两极间的阻抗由高变低，吸收高达数千瓦的浪涌功率，使极间的电位钳位于预定值，有效地保护电子设备中的元器件免受浪涌脉冲的损害。TVS具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、钳位电压容易控制、体积小等优点。
