1W的LED比较成熟
发布时间:2015/4/15 20:42:11 访问次数:450

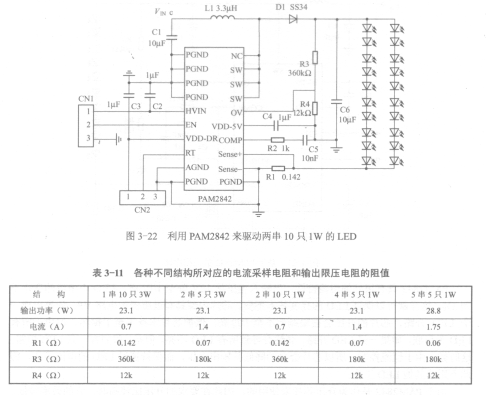

因为1W的LED比较成熟，A1701散热也容易处理。同样可以利用A1701来驱动两串10只1W的LED，总输出功率约为23W，如图3-22所示，不过，对于1W的LED，它的驱动电流是350mA，所以两串并联后的总电流仍然是0.7A，和一串10只3W的LED情况一样，采样电阻仍然是0.142Q。当然，也可以连成4串，每串5只1W的LED，总数为20个，甚至是连成5串，每串5只1W的LED，以减少由于某一串中的LED开路而引起不亮的LED个数。这时采样电阻需根据电流值来调整。各种不同结构所对应的电流采样电阻和输出限压电阻的阻值见表3-11。
因为1W的LED比较成熟，A1701散热也容易处理。同样可以利用A1701来驱动两串10只1W的LED，总输出功率约为23W，如图3-22所示，不过，对于1W的LED，它的驱动电流是350mA，所以两串并联后的总电流仍然是0.7A，和一串10只3W的LED情况一样，采样电阻仍然是0.142Q。当然，也可以连成4串，每串5只1W的LED，总数为20个，甚至是连成5串，每串5只1W的LED，以减少由于某一串中的LED开路而引起不亮的LED个数。这时采样电阻需根据电流值来调整。各种不同结构所对应的电流采样电阻和输出限压电阻的阻值见表3-11。
