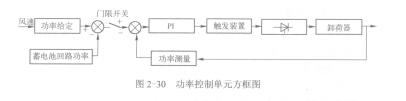

功率控制单元方框图如图2-30所示，D30VT60为了有效地控制因风速变化引起的功率波动，控制系统采用了调节卸载负荷大小的方法。当实测功率与铅酸蓄电池回路消耗功率的差达到一定值时，关闭门限开关，投入卸载回路，通过调节卸载负荷回路的电流来跟踪风力发电机的功率，从而控制由于瞬时风速引起的功率波动。

   图2-30功率控制单元方框图

   在铅酸蓄电池的充电过程中，比较铅酸蓄电池的端电压和设置的控制点电压，分级切除太阳能电池发电支路和风力发电机支路；在铅酸蓄电池的放电过程中，同样比较这两个电压，分级投入太阳能电池发电支路和风力发电机支路。在无风无光的情况下，当铅酸蓄电池的端电压下降到一定程度时，需切断对负载的供电，以防此铅酸蓄电池过放电。

   太阳能电池阵列在控制下的跟踪曲线如图2-31所示。由图2-31可知，系统能够有效地工作在太阳能电池阵列的最大功率点，而且误差很小。
