与电脑灯的连接。根据DMX512标准规定，必须采A1109AS-H-4R7M用特性阻抗为120Q的屏蔽式双绞线电缆作为各台设备的数据传输电缆。在实际工程应用时，如传输电缆总长度较短，也可以采用音频系统使用的高质量的双芯屏蔽话筒电缆代替。

   电缆的两端需自行焊接XLR插头，屏蔽网接XLR插头的1脚，双绞芯线（由不同颜色区分）则分别连接XLR插头的2、3脚，其中，3脚为信号正端，2脚为信号负端，切勿反接。DMX信号传输需要在最后一台设备上安装终端，即120C2的匹配电阻，吸收电缆终端的信号反射，确保信号正确传输。具体做法：在XLR插头的2、3脚焊接1个120Q的电阻，把此插头插入最后1台电脑灯（或其他设备）的联机插座上。

    DXM512地址分配。192-002C电脑灯控制台使用DMX512的1～192通道向各台电脑灯输送数码控制信号。每台电脑灯固定分配16个控制通道。如表s7-2历示。

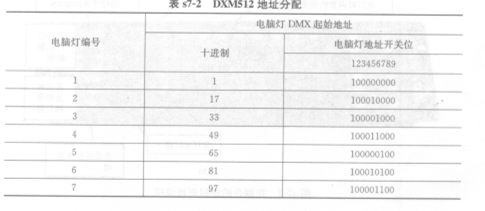

    表s7-2  DXM512地址分配
