1．设计任务与要求

设计—个红外遥控LED灯， A103NFT-2.5通过遥控器的按键能够实现uD的亮度和颜色控制。

2．方案设计

根据不同的按键信息，红外遥控器就会发射不同的指令代码，一体化接收头接收发射来的信息并传递给单片机，单片机解析指令，驱动LED灯，从而改变其亮度和颜色。其系统框图如图s3-7所示。

图s3-7总体设计框图

3．原理电路设计

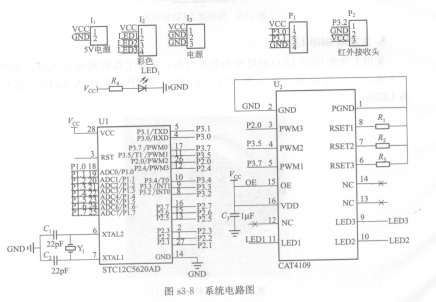

以STC单片机为核心设计最小系统电路，增设CAT4109驱动芯片，一体化红外接收头的输出端接到单片机的P3.2 (INTO)，如图s3-8所示。
