电气特性
发布时间:2015/3/30 19:16:22 访问次数:654
①异步串行通信协议。
②信息传送速率1200bit/s，A920CY-680M半双工，双向编码。
③双线连接方式。

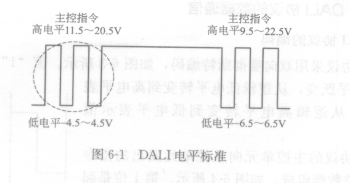

④电平标准见图6-1。
根据EH60929标准，DALI总线上的最大电流限制为250mA，每个电子镇流器的电流消耗设定在2mA。DALI总线的线路长度不得超过300m。DALI线路上最大的电压降应确保不超过2V，如图6-2所示。在任何时候系统都应该保证不能超过这些限制值，否则会降低信号的安全性和完整性，系统运行也变得不稳定。出于这个原因，系统设计者不仅应考虑寻址的方便，也要考虑每个器件的电能消耗，并留有一定的裕量以便日后可以进行扩展。
①异步串行通信协议。
②信息传送速率1200bit/s，A920CY-680M半双工，双向编码。
③双线连接方式。
④电平标准见图6-1。
根据EH60929标准，DALI总线上的最大电流限制为250mA，每个电子镇流器的电流消耗设定在2mA。DALI总线的线路长度不得超过300m。DALI线路上最大的电压降应确保不超过2V，如图6-2所示。在任何时候系统都应该保证不能超过这些限制值，否则会降低信号的安全性和完整性，系统运行也变得不稳定。出于这个原因，系统设计者不仅应考虑寻址的方便，也要考虑每个器件的电能消耗，并留有一定的裕量以便日后可以进行扩展。
