项目名称：霍尔开关位置检测训练。

   1．训练目的

   (1)了解霍尔效应A1395SEHLT-T的概念及霍尔元件的结构。

   (2)熟悉和掌握霍尔元件的外形结构。

   (3)掌握霍尔开关的工作原理及检测位置的方法。

   2．训练设备

   A44E集成霍尔开关、直流电压源、万用表、磁性被测物（大号磁铁、中号磁铁、小号磁铁各一个）等。

   3．训练步骤

   (1)仔细查看A44E集成霍尔开关。

   仔细阅读A44E集成霍尔开关说明材料，A44E集成霍尔开关的外部引脚如图4-11 (a)所示，引脚1，2，3分别为Vcc、GND、OUT。

   (2)连接训练电路。

   按图4-11 (b)所示接线，通过霍尔开关控制发光二极管的亮灭。

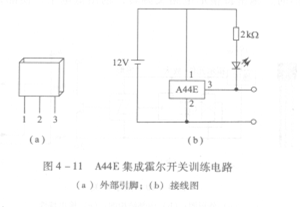

    图4 -11  A44E集成霍尔开关训练电路

   (a)外部引脚；(b)接线图

   (3)比较实验现象。

   1)磁铁圈定，移动集成霍尔开关，用万用表观察测量引脚2，3之间的电压变化。

   2)分别用大号磁铁、中号磁铁、小号磁铁，移动集成霍尔开关，观察集成霍尔开关的移动距离的变化。
