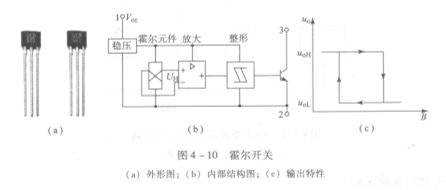

如图4 -10所示， A1391SEHLT-T霍尔开关是把霍尔元件、放大器、施密特整形电路和OC门等电路集成做在同一个芯片上的集成电路。当有磁场作用在霍尔开关上时，根据霍尔效应，霍尔元件输出霍尔电势，该电压经放大器放大后，送至施密特整形电路。当放大后的霍尔

电势大于“开启”阈值时，施密特电路翻转，输出高电平，使晶体管导通，整个电路处于开状态。当磁场减弱时，霍尔元件输出的电压很小，经放大器放大后其值仍小于施密特的“关闭”阈值时，施密特整形电路又翻转，输出低电平，使晶体管截止，电路处于关状态。

   霍尔开关的输入端是以磁感应强度曰来表征的，当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因霍尔放应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。霍尔开关的输出端一般采用晶体管输出，和其他传感器类似，有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

   霍尔开关具有无触点、低功耗、使用寿命长、响应频率高等特点，内部采用环氧树脂封 灌成一体化，所以能在各类恶劣环境下可靠地工作。霍尔开关作为一种新型的电器配件可应用于接近传感器、压力传感器、里程表等。
