直流稳压电源、差动放大器、AS7809ADTR-E1电桥、测微头、应变式传感器实验模板、应变式传感器、砝码、数字显示表、万用表。

   训练步骤

    (1)了解实验仪器上各元部件的位置。

   了解所需单元、部件在YL传感器系统实验仪上的位置，应变片为棕色衬底箔式结构的小方薄片。上下两片的外表面各贴两片应变片，测微头在支座上，可以上、下、前、后、左、右调节。

   (2)调试电路。

   1)把直流稳压电源打到±4V挡，V/F表打到2V挡。将差动放大器调零：将差动放大器的正负输入端接地，差动放大器输出端与V/F表的输入插口Vi相连；接通电源；把差动放大器的增益调节到适当位置，然后调整差动放大器的“调零电位器”，使V/F表显示为零，关电源。

   2)按照图3 -9接线，R：、R，、R。为电桥单元的固定电阻，尺。=R．为应变片。V/F表置于20V挡，R．为工作片，Wl为调平衡网络电位器，调节测微头脱离双平行梁，接通电源，调节形，，使V/F表显示为零，然后将V/F表置于2V挡，再调Wl（慢慢地调），使V/F表显示为零。

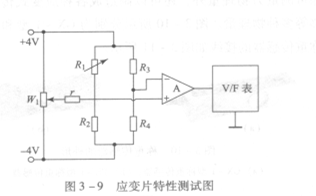

   图3-9应变片特性测试图

   3)保持故大器增益不变，将测微头转动到lOmm刻度附近，安装到双平行梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使V/F表显示为零，这时测微头刻度为零位的相应刻度。
