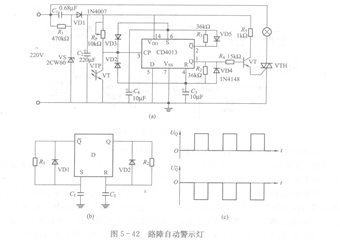

本例路障自动警示灯应用于道路发生故障，影响车ADSP-21261SKBCZ150辆行车安全的处所，当然也可用于道路施工的安全警示。电路结构简单工作可靠，由于采用光控，不用人工管理，夜间自动启动工作，白天自动停止工作，电路组成如图5 - 42所示。

   本电路的主要组成可分为三部分，光控电路、控制电路和触发电路。

   光控电路由光敏三极管VTP和可调偏置电阻RP组成，光敏三极管的作用主要是用来产生控制电压，由于光敏三极管受光照射时导通，集电极输出低电平；而当处于黑暗环境时，光敏三极管截止，集电极输出高电平。利用光敏三极管的这一特性，让其白天输出低电平，使控制电路停止工作；晚上输出高电平，使控制电路投入工作。

   电路中的RP用来调整光敏三极管的输出电平，使其符合控制下级电路的需要。

   控制电路是由一只双D触发器CD4013组成，用其中一只触发器组成一个多谐振荡器，该多谐振荡器的CP端受光控电路输出电平的控制，当光控电路出低电平时，电路不起振；当先控电路输出高电平时，电路起振输出控制脉冲。

   多谐振荡器的振荡频率由R2、R3及C3、C4的值决定，按图中数值其振荡频率为2Hz，即每秒钟输出两个脉冲。

   触发电路由VT组成，当多谐振荡器的Q端输出控制脉冲时，双向晶闸管被触发，随着触发脉冲的频率，时而导通，时而截止，使电灯呈现出闪光状态。
