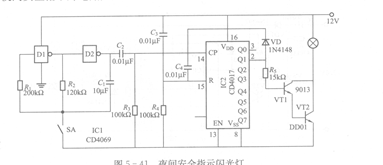

随着城乡交通的发展，道路ADSC900JR施工已是经常遇到的事。为了保证施工的正常进行，同时又要保证在施工期间交通的安全，夜间行车安全指示灯成为不可缺少的装置。下面介绍一例简单实用的夜间安全指示灯电路如图5 - 41所示。

   脉冲发生器是由一只六反相器CD4069中的两个门器件和R2、C，组成的多谐振荡器，其振荡频率为0. 5Hz，即每分钟输出30个脉冲。

   闪光控制电路由十进制计数器CD4017和VT1、VT2组成，在这里只用了计数器的一个输出端Ql，实际上它是一个双稳态电路，受脉冲发生器输入脉冲的触发而翻转。接通电源之初，QO输出高电平，指示灯不发光；当计数器的CP端输入第一个脉冲后，Ql输出高电平，通过R。使VT1和VT2导通，指示灯亮。与此同时，oi输出的高电平通过VD和C。加至复位端R，使计数器复位，QO榆出高电平。oi变为低电平，VT1、VT2截止，指示灯灭。在脉冲发生器不断输入脉冲的作用下，CD4017的输出端QO与Ql以每两秒一次的速度相互转换，从而形成了灯光的闪动。

   电路中，SA为控制开关，当将SA接通时，电路开始工作。电路中所用灯泡的功率，应根据所用电源和所采用的控制管VT2的功率来决定，本电路采用12V电源，用DD01作驱动管，采用的灯泡为12V中功率灯泡，控制范围约150m。
