数显式定时器具有显示明确清晰的特点。它是将表示时间的数字信号通过数码器译码后， OP284F用数码显示管显示出来。本例要介绍的是一位数码显示的数显式定时器，它的显示单位要根据时基信号的单位而定。它可以是“秒”，也可以是“分”，当然也可以是“时”。但对于数显式一位定时器来说，时这个单位太大了，由于本电路结构的原因，不易达到准确，所以一般很少采用。其电路组成如图5 - 35所示。

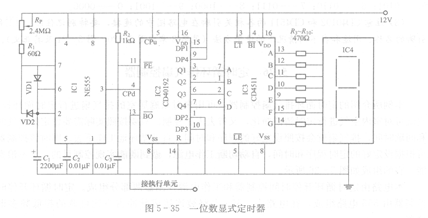

   图5-35 -位数显式定时器

   本电路由时基信号发生器、时间计数器、数码译码器和数码显示器组成。

   时基信号发生器是由555电路组成的多谐振荡器组成的。根据图中定时元件R、C的数值，通过振荡器的振荡周期计算公式：T=O. 693(Ri+2Rz)C1计算，在本电路中，由于采用了隔离二极管，所以只有Ri而无Rz。电路中，用RP来调整振荡脉冲周期，它的调节范

围为1～60s。
