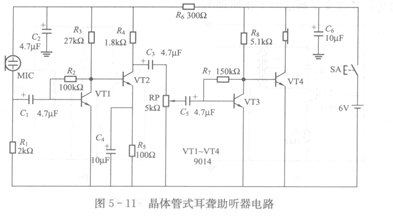

耳聋助听器是耳聋患者与外界交流的必备工具，从电路结构上分，有晶体管式和集成电路式。PL2571晶体管式是早期的一种，目前由于集成电路技术的提高，它的性能越来越好，体积和功耗越来越小，因此，被广泛采用。下面选择的晶体管式助听器，主要是为了分析电路结构和工作原理，它的电路组成如图5 - 11所示。

晶体管式耳聋助听器由信号接收和声电转换部分，信号放大部分和电源三部分组成。

   声信号接收和声电转换由一只电容式话筒MIC组成，这种话筒在接收到声信号后，可将声信号转换成与声信号对应的电信号，将这种电信号通过放大器放大后，由耳机放出。

   信号放大部分是一种直接耦合式晶体管放大电路，其中，VT1、VT2组成前置放大部分，VT3、VT4组成功率放大部分。两部分电路结构基本相同但参数不同。VT1和VT3都采用了集电极电压负反馈式放大电路，但VT1的反馈电阻R2为loOkfl，VT3是的反馈电

阻R7为150kQ,; VT1的负载电阻R。为27kC2，VT3的负载电阻R8为5.lkQ。这是因为VT1主要是为了放大信号的幅度，所以采用大的负载电阻，但工作电流很小。为了降低信号的波动，采用的反馈电阻值较小。而VT3作为功率放大的一部分，为了提高输出功率，采用了较小的负载电阻R8和较大的反馈电阻R，。

   为了稳定电路的工作点，在VT2的发射极还加有直流反馈电阻Rs和交流旁路电容C4。确保电路工作的稳定性。

   为了提高电路的效率和信号的保真度，第一部分的VT1与VT2和第二部分的VT3与VT4岣采用直接耦合方式。两部分之间采用电容耦合方式。RP用来调节音量的大的大小。

   C。、R。和C。组成电源滤波电路，一方面为了减小电源中混入的噪声，另一方面当电源快用尽，电源内阻增大，输出电流减小时，仍能保持电路的正常工作。
