以上分析已经从反面证明不设静态工怍点将造成放大器输出波形的失真，那么，给放大AD5443YRM器设置了一定的静态工作点以后，放大器的输出波形还会不会失真呢？放大电路静态工作点与信号的失真有什么关系呢？

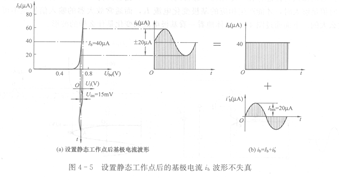

   我们还是先看基极电流的情况。如果通过Eb和Rb，使晶体管在静态（阢-0）时就具备了初始的基极直流电流Ib和发射结正向电压Ube，那么，用作图的方法可以看到在U的作用下，基极的总电流Zb具有图4-5 (a)的形式，它实际上是两个电流的合成：一个是直

流工作电流Ib，一个是由输入信号引起的正弦交流电流Zb，交如驮载在直流的Ib上，如图4-5 (b)所示。这就使得基极的总电流Zb始终是单方向的，即只有大小的变化，没有正负极性的变化，这样就不会再产生发射结电流截止的情况，从而解决了交流信号在放大器输入回路中发生的波形失真问题。
