上行物理控制信道PUCCH的功控原理与PUSCH相类似，其目的是为了保证PUCCH的信息的正确接收。WE05D9UC因为PUCCH使用固定的MCS，所以频带边缘的PUCCH功率控制可以基于PUCCH SINR目标值进行。PUCCH信道的闭环功率控制修正值是基于接收到的解调参考信号DMRS通过计算来获得的。eNodeB物理层对所接收到的 PUCCH信道的DMRS信号的信号质量进行测量，并计算出有效信噪比，发送给eNodeB。eNodeB的MAC层将报告值与PUCCH信道信噪比(SINR)的目标门限进行比较，并根据比较结果产生PUCCH信道的功率修正TPC比特，通过下行授权或者TPC PUCCH指令（DCI格式3）将TPC比特发送给UE，如图4-5所示。

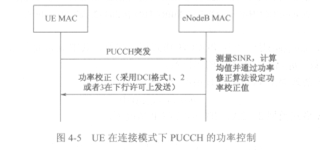

   图4-5 UE在连接模式下PUCCH的功率控制

   上行物理控制信道PUCCH在子帧f的发射功率为

   PPUCCH(/)=rriin {PCMAX,PO_PUCCH+PL+h(YiCQI,YiHARQ)+AF_PUCCH(F)+g(/))  dB相较于PUSCH的功控，PUCCH的功控中对通路损耗进行完全补偿，相当于0[恒筹于1。另外，由于PUCCH使用固定MCS，且所使用的PRB数目相对固定，因此不需要考虑编码速率和调制方式相对应的偏移量以及PRB数目的影响。但是，PUCCH具有6种传输模式，它们所承载的终端反馈的CQI和HARQ信息具有不同的传输模式和长度，所以公式中增加了h(ncoi，riiHARQ)和AF_PUCCH(F)，用以表示不同传输模式下PUCCH中CQI和HARQ的信息比特数相关的功率偏移量，其取值在规范中有所定义；而AF_PUCCH(F)是每种传输模式相对于格式1A的功率偏移量。具体取值由RRC层予以设定。
