波束赋形

发布时间:2015/1/31 21:10:20 访问次数:1251

   空间复用是发射端占用相同系统资源, AD976CNZ根天线并行发送不同信息,接收端使用多天线接收多路信息,如图1-18所示。理论上空口信道容量随着收发端天线数量增加而线性增大,从而能够显著提高系统的传输速率,达到提升数据容量的目的。

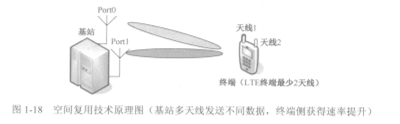

   图1-18空间复用技术原理图(基站多天线发送不同数据,终端侧获得速率提升)



    波束赋形技术是一种基于小间距天线阵列传输技术,利用空间强相关性和波的干涉原理,能够根据用户的信道特性进行波束赋形,使辐射方向图的主瓣自适应地指向目标终端,从而获得更高的信噪比,具有扩大覆盖、提高系统容量和降低干扰的能力。在TD-LTE系统中,由于上/下行链路信道互易性,基站可以利用对上行信道接收信号的判断(不同天线的相位和功率或信噪比),对下行信道条件进行预估,从而实现动态波束赋形,而不需要

额外的用于信道估计开销和反馈,实时性较好。波束赋形技术基本原理如图1-19所示。



   空间复用是发射端占用相同系统资源, AD976CNZ根天线并行发送不同信息,接收端使用多天线接收多路信息,如图1-18所示。理论上空口信道容量随着收发端天线数量增加而线性增大,从而能够显著提高系统的传输速率,达到提升数据容量的目的。

   图1-18空间复用技术原理图(基站多天线发送不同数据,终端侧获得速率提升)



    波束赋形技术是一种基于小间距天线阵列传输技术,利用空间强相关性和波的干涉原理,能够根据用户的信道特性进行波束赋形,使辐射方向图的主瓣自适应地指向目标终端,从而获得更高的信噪比,具有扩大覆盖、提高系统容量和降低干扰的能力。在TD-LTE系统中,由于上/下行链路信道互易性,基站可以利用对上行信道接收信号的判断(不同天线的相位和功率或信噪比),对下行信道条件进行预估,从而实现动态波束赋形,而不需要

额外的用于信道估计开销和反馈,实时性较好。波束赋形技术基本原理如图1-19所示。
