D代表此子帧用于下行传输，U代表此子帧用于上行传输，S是由DwPTS、GP和UpPTS组成的特殊子帧。

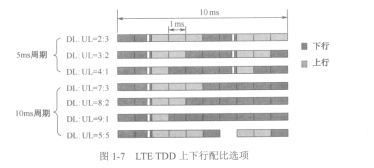

   TDD系统中，AMS1117上下行时间配比的范围可以从将大部分资源分配给下行的“9:1”到上行占用资源较多的“2:3”。图1-7是LTE TDD中支持的7种不同的上下行时间配比。

   图1-7   LTE TDD上下行配比选项

   实际使用时，网络可以根据业务量的特性灵活选择配置。另外，为了节省网络开销，TD-LTE允许利用特殊时隙DwPTS和UpPTS传输系统控制信息。特殊时隙中DwPTS仍是有效的下行资源，可用于传输PCFICH、PDCCH、PHICH、PDSCH和P-SCH等控

制信道和控制信息，DwPTS时隙中下行控制信道的最大长度为两个符号，且主同步信道固定位于DwPTS的第三个符号。UpPTS可用于传输随机接入和sounding等信息，所以TDD频谱效率并不会因为增加了UpPTS和DwPTS而降低。
