图1- 32中电路是一个超外差收音机的检波电路，检波电HA2-5112/883路中的主要元件是一只检波二极管，我们知道二极管是一种非线性电子元件，检波电路正是利用了它的非线性工作特性而组成的。

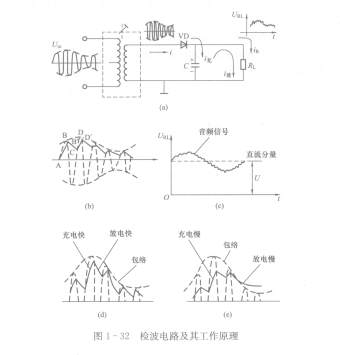

    图1- 32检波电路及其工作原理

   在图1-32 (a)中，检波二极管VD连接在中频变压器次级的输出端，中频信号由中频变压器的输入端输入，经过中频变压器的初、次级间的阻抗变换后，由输出端输出加至检波二极管的负极。电路中，除了检波二极管外，还有一只电容C和一只电阻RL，有了它们的配合，检波电路才能完全实现对信号的还原。

   下面来分析检波电路的工作过程，如图1- 32 (b)所示。当这个由中频变压器的次级输出的中频信号加到检波二极管VD的输入端后，在信号电压由A点升向B点的过程中，二板管VD导通。流过VD的正向电流i，一方面流过负载电阻RL；另一方面又向电容C充

电，形成充电电流i充，由于二极管的正向电阻RD很小，所以充电时间常数T充=RDC很小，使充电很快结束。
