一个基本的DALI系统主要包括主控模块、从控模块、驱动电路和灯具[87]。 OM520/EBB每个DALI系统最多可控制64个设备，每个设备被赋一个物理地址，从控模块通过两根控制线作为总线与DALI的主控模块相连[89]。在DALI系统中，设备在系统结构上称为“主节点”或“从节点”，从本身的功能上又可以称为“主控模块”或“从控模块”，实际都是指的同一个设备。DALI系统既可以以一个单独的系统独立运行，也可以作为一个子系统，通过网关或转发器与建筑管理系统实现集成。

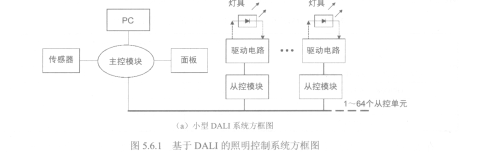

   DALI主／从系统都是以控制器为核心，控制模块可以将PC、开关面板、传感器和灯具连接在一起，实现智能控制。根据控制模块与开关面板、传感器等外设的连接方式，将基于DALI的照明控制系统可以分为三种方式，如图5.6.1所示。

   方式1：开关面板、传感器等外设直接与主控模块相连，这种方式常用于小型灯光控制系统。如图5.6.1(a)所示，每个外设都与主控模块相连，从控模块仅与灯具的驱动电路相连。主控模块通过传感器采集光照、温度等外界信息，经分析后输出控制从控模块，调节灯具的工作状态。这种连接方式的优点是外设直接与主控模块相连，设计简单，易于实现。缺点是当外谩较多时，主控制器被占用引脚也较多，造成线路复杂，增加了施工难度。
