对于单节电池供电的LED照明设备，酋先要选用升压芯片为LED提供电源以保证LED的正常导通。 RB520SM-30T2R这里选用TPS6120x系列的TPS61200。TPS61200在升压转换中可达到90%的转换效率，完全能够满足该方案的设计要求。该照明器件选用白光LED，其导通压降典型值为3.2～3.5V，所以升压电路的升压输出值设计为3.6V。另外由于LED的温度特性，为保证LED的发光稳定性，必须实现LED的恒流驱动且流过LED的电流变化范围小于SmA，即需要设计/LED=48mA+2mA。

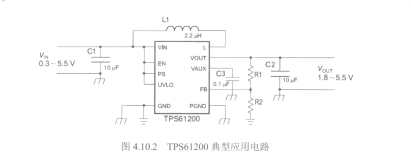

   TPS61200典型应用电路[65]如图4.10.2所示，是一种输出电压可设定的电路。输出电压VOUT与外接电阻分压器Rl和R2有关：

   式中，VFB=500mV，R2可设定为51kQ，则可根据该公式计算出Ri值。根据我们的设计要求，LED驱动电压VouT_3.6V，通过上式计算可求出日=316kQ，但这种算法是基于实现恒压输出的。
