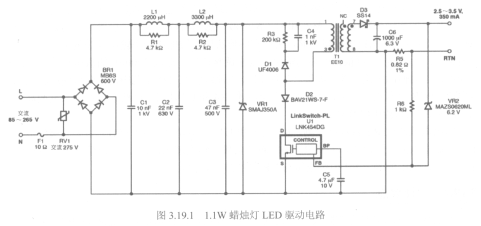

一个使用LinkSwitch rM_PL系列器件LNK454DG (Ul)设计的1.1W非隔离式LED驱动电路[43]如图3.19.1所示，可为LED灯串提供3V、366mA的单路恒流输出。电路经过优化，可在低交流输入电压范围（交流85～135V，47～63Hz）内工作，但在交流0～300V的输入R2518AB-BC-E电压范围内也不会造成损坏。这可以提升现场应用可靠性，延长在线电压跌落和浪涌条件下的使用寿命。功率因数大于0.85，总谐波失真小于25%，谐波含量低。该电路能够装入空间

有限的蜡烛灯灯座内。

   图3.19.1  1.1W蜡烛灯LED驱动电路

   在许多商业应用中，如酒店大堂内的枝状大吊灯等，要求或需要实现高功率因数。在这些应用中，大量的灯泡（25～200个以上）并联在一起，但每个灯泡都带功率因数校正，因此可确保整个灯具满足功率因数校正和总谐波失真要求。同时与白炽灯相比，采用LED灯可节省大量能源。

   该电路板所选用的外形可满足标准蜡烛形LED替换灯的要求。输出采用非隔离式，要求外壳的机械设计能够将电源输出和LED负载与用户隔离。

   EMI滤波器经过优化设计，可满足高功率因数和低THD要求。熔断器(Fl)提供元件故障保护，防止输入电流过大。本设计选用了一个额定值为10Q、2W的可熔电阻。在本设计中可以使用薄膜电阻（相对于线绕电阻），因为在交流上电时，瞬时电阻耗散较低而且输入电容充电少。如果振铃波浪涌耐压大于2kV或差模浪涌大于500V，则会因电阻瞬时耗散的增加导致开路故障，因此应替换熔断器。
