图3.14.1所示电路输入电压范围为交流90～132V，输出30V、480mA或者40V、350mA。M30612MAA-210FP电路采用单级功率因数校正(PFC)与精确恒流(CC)输出相结合，在交流115V输入下效率大j二89%。具有小于lOOms的快速启动时间，集成有输出短路保护、自动恢复功能，大的迟滞自动恢复热关断可同时保护元件和印制电路板。在交流115V下，PF>0.98，能够满足IEC2.5kV振铃波、500V差模输入浪涌和EN55015传导EMI要求。

   图3.14.1所示电路的电感Tl结构[37]如图3.14.2所示，磁芯采用RM6S PC40和RM6S PC40配套骨架( B-RM6-V 6pins 3/3)，漆包线采用#27AWG（电感线圈，60T）、#33AWG(偏置线圈，30T)。

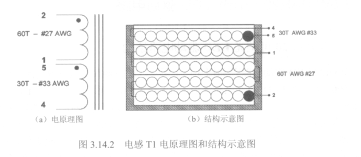

 图3.14.2  电感Tl电原理图和结构示意图

   装配完成的电路板实物[37]如图3 .14.3所示，尺寸为40mmx19.6mm。

   有关图3.14.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powermt.com”，参考设计范例报告“DER-341：使用LinkSwitchTM-PH LNK407EG设计的14.5W功率因数校正(>0.98)、可控硅调光的非隔离降压型A19 LED替换灯驱动器”。
