图3.12.1所示电路输入电压范围为交流90～265V，输出为9V、330mA。电路采用精确的恒流(CC)控制（初级侧控制）。采用精确恒流控制，在不同负载和线电压下的控制精度小于+5%。具有迟滞恢复的过热保护， M30610MC-104自动重启动的输出短路和开环保护。在交流265V输入情况下，空载功耗小于200mW，能够满足EN55015和CISPR-22 Class B EMI标准。

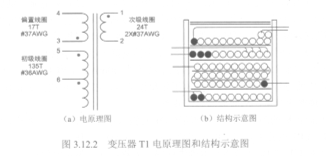

   图3.12.1所示电路的变压器Tl结构[35]如图3.12.2所示，磁芯采用EPC13，以及EPC13配套骨架。漆包线采用#36AWG（初级线圈，135T）、#37AWG（偏置线圈，17T）和2x#37AWG，TIW（次级线圈，24T）。

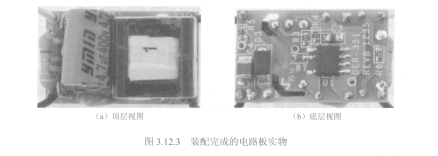

   装配完成的电路板实物[35]如图3.12.3所示，尺寸为26mmx16mm。

   有关图3 .12.1所示电路的LED躯动器规格、电路原理图、PCB设计图、物料清单、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powerint．com”，参考设计范例报告“DER-351：使用LinkSwitchTM_II LNK604DG设计的低成本3W输出隔离式LED驱动器”。
