由于T8荧光照明灯的物理尺寸非常有限，因此必须将变压器设计成具有超细和偏薄的外形，R6790-22以便能够将LED驱动器插入荧光管灯具中。在本设计(PMP4301)中，采用了一种专用的磁芯及骨架，以制成宽度小于13mm且高度小于llmm的变压器。该设计平衡了变压器的磁芯损耗与铜损耗，以实现这款19W单级反激式LED驱动器的最高效率。

   UCC28810是适用于普通照明应用的功率因数校正控制器，适合于那些要求PFC及EMC兼容性的中低功率亮度的照明应用。该器件可用于控制工作于临界模式的反激式、降压型或升压型变换器，以获得高功率因数(PF)，它具有一个跨导式反馈误差电压放大器、一个用于生成与输入电压成正比的电流命令的简流基准发生器、一个电流检测( PWM)比较器、PWM逻辑和一个用于驱动外部MOSFET的图腾柱驱动器。在临界导通模式中，初级侧开关的接通

受控于在TZE引脚上进行的变压器零能量检测，而此开关的关断则受控于电流检测比较器。此外，该控制器还具备诸如峰值电流限制、再启动定时器、过压保护( OVP)及使能控制等功能[32]。

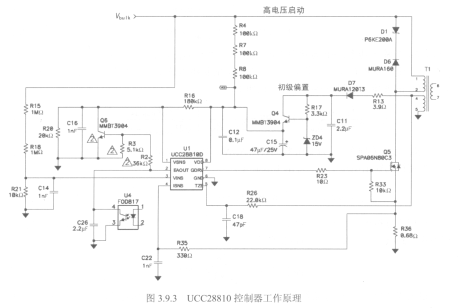

   如图3.9.3所示，在启动期间，VBULK通过R4、R7和R8对C15充电，从而把UCC28810的VDD电压提升至启动门限，而变换器将工作多个开关周期。在正常工作期间，变压器的辅助绕组通过D7、Cll、Q4和C5对控制器的VDD供电。UCC28810具有足够的驱动能力，以变频模式直接驱动功率MOSFET Q5。
