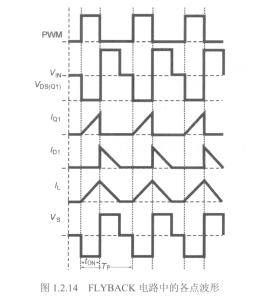

FLYBACK(反激式)电路中的各点波形如图1.2.14所示，图中屯为线圈电流，Vs为次级线圈两端电压。

   图1.2.14  FLYBACK电路中的各点波形

   出于安全考虑，ADS8354IRTER可能规定在离线电压和输出电压之间使用隔离。在此应用中，最具性价比的解决方案是FLYBACK转换器。它要求所有隔离拓扑的组件数最少。变压器匝比可设计为降压、升压或降压一升压输出电压，这样就提供了极大的设计灵活性，但其缺点是电源变压器通常为定制组件。此外，在FET以及输入和输出电容器中存在很高的组件应力。在稳定照明应用中，可通过使用一个“慢速”反馈控制环路（可调节与输入电压同相的LED电流）来实现PFC（功率因数校正）功能。通过调节所需的平均LED电流以及与输入电压同相的输入电流，即可获得较高的功率因数。
