热敏电阻是一种阻值随环境温度变化而变化的电阻，适当选择电阻所用材质， NC7WB3125K8X可使阻值变化与温度变化成线性关系。这种热敏电阻常用于测温、控温和稳定电路的工作点中，本电路采用热敏电阻作为测温元件，当温度超过限定温度时，热敛电阻阻值发生变化，将这种变化通过放大器放大后，触发报警电路发出报警声，下面介绍一例由热敏电阻组成的超温报警器，电路组成如图5 - 32所示。

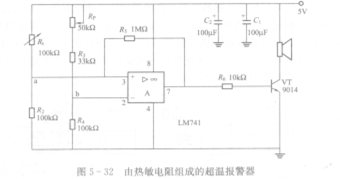

   图5 - 32由热敏电阻组成的超温报警器

   本电路由测温电桥、电压比较器和报警电路组成。

   电路中，热敏电阻Rt作为测温电阻，它和Rz、R4、(R3 +RP)组成四臂测温电桥。其中a、b两点为电桥的输出端，该输出端的两点分别接到电压比较器的同相输入端与反相输入端。

   将热敏电阻R。置于最高限制温度的环境下，调节RP使电压比较器输出高电平（这时测温电桥的输出端为a点电平高于b点）。这一高电平经R6使VT导通，接通了有源报警器的电源回路，报警器发出报警声。
