在电子电路中， NC7SZ38M5X我们总是希望电子元件的噪声越小越好，尤其是运用在高增益、高保真放大器输入端的电子元件，其元件噪声的大小会直接影响到整机的综合性能。本文介绍的这款电子元件噪声测试器，对挑选低噪声的元件非常实用。

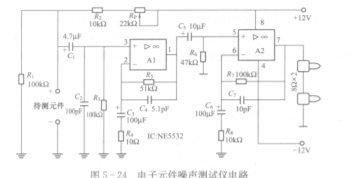

   本电路组成如图5 - 24所示。全电路由一只高增益、低噪声的双运放NE5532构成，两运放Al和A2组成两级放大器，经放大后的噪声直接驱动两只耳塞。

   本电路测试原理十分简单，将待测电子元件接入待测元件端后，就会有电流从元件中流过。流过元件的电流就会在元件中产生热噪声，这种噪声信号是以一种电压波的形式存在，将这种噪声信号经4. 7ruF电容耦合至Al的输入端3。调节RP可改变被测试元件的工作电流，以达到合适的静态工作点。若接入待测元件后耳塞中原轻微的“沙沙”声增强，说明该元件的噪声较大。

   运算放大器Al和A2组成两级阻容耦合式放大器，由Al放大后的信号输出后，通过耦合电容C5加至A2的同相端进行再次放大后，输出到两个串联的耳机。

   两级放大器的组成和一般放大器不同的是，它的反馈电阻Rs和R，分别并联一只容量不大的电容C4和C7。这种放大电路称为积分电路，它是专门用来放大慢变信号的，也就是信号频率很低的输入信号。在这里，电容的作用是通过自身的充电作用来积存信号，使其达到电路要求的电压幅度。
