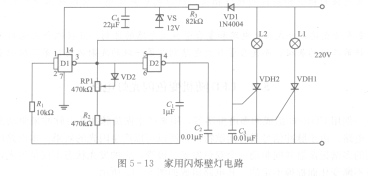

本例家用闪烁壁灯主要用于节日或喜庆日，装点节日气氛，它比一般彩灯更具有动感。AK4363VF-E2本闪烁壁灯电路结构简单易于制作，使用效果较好，电路组成如图5 -13所示。

   该电路主要由四一二输入端与非门CD4011组成，只用其中的两个门Dl、D2与RP1、Ri、R2和Cl组成一个频率可调的多谐振荡器。用两只单向晶闸管VDH1和VDH2作两只彩色灯泡的控制开关，用多谐振荡器中D2的输出端4输出的脉冲作为VDH1的触发脉冲，

用Dl的输出端3输出的脉冲作为VDH2的触发脉冲。由于D2的4脚输出的脉冲和Dl的3脚输出的脉冲，其相位正好相反。用两个相位相反的触发信号去触发两只晶闸管，它们所控制的灯泡必然形成交替发光的闪烁状态。

   多谐振荡器的振荡频率可通过RP1、来调节，其中VD2起隔离作用，防止因调整RP1时影响R2所设定的振荡脉冲的占空比。

   电路中的C。、C4是为消除干扰脉冲对晶闸管可能形成的误触发而设的脉冲吸收电容。

   在电路调节中，首先调节R。使两灯的闪烁有明显的节奏性，然后调节RP1使两灯的闪烁周期相等。
