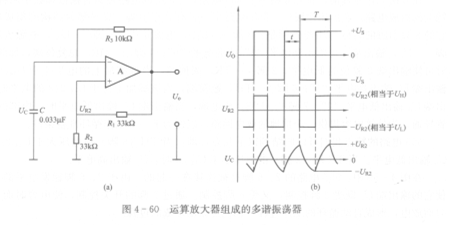

集成运算放大器组成的多谐振荡器。MB354由运算放大器组成的无稳多谐振荡器的基本电路如图4 - 60 (a)所示。该黾路是将运放的输出电压通过电阻Ri和R2的分压后加到同相输入端。同时又通过电阻R3将输出电压反馈到反相输入端，还在反相端与地之间加入电容C，组成RC充、放电回路。

   电路工作原理分析如下：现在假设输出电压Uo达到饱和电压+U。，而电容C也未被充电，即处于Uc=0的状态。这时Rz两端电压为+U R2。于是，输出饱和电压+U。通过R3对C充电，在充电过程中，电容C两端电压Uc逐渐上升。当U。上升稍大于+U R2时，运放输出电压U。跳到饱和电压-U。。同时R2两端电压也跳变为-U R2，电容C则以一氓进行反向充电（即对于+U。为放电），放电过程中使UC逐渐下降。当UC下降超过-U R2时，输出电压U。再次跳到+U。。这样的充、放电过程不断反复进行，就使电路的输出电压不断在+U。与-U。间跳变，形成一系列连续输出的方波脉冲，这种结果称为电路的自激振荡，振荡输出波形如图4- 60 (b)所示。

   振荡电路输出的方波波形与电路参数之间的关系：振荡电路所输出方波的振幅是处于+U。～一【，。电压之间的，如图4- 60  (b)所示。方波振幅处于+U。期间的时间￡与周期T之比，即￡／T称为占空比，波形从-U。跳变到+U。时所需的时间，称为上升时间。从+U。跳变到一仉时所需的时间称为下降时间。

   决定振荡周期T的三个要素是：电阻R，、R。、R。及电容C和电源电压（准确地说为输出饱和电压±U。）。

   如果+Us和-U。的绝对值相等，输出电压U。的周期T与电源电压无关，这时占空比为50%。如果±U。的绝对值相等，那么U。经R。对C进行充电，其C两端电压U。达到±UR2的时间是对称的，因此占空比为50%。

   需要说明的是，运放的负载电流是有限的，因此，R，、R。的值不能太小，选用C>lOOpF，R，、R。>3kCl;C充电结束时，其变化率非常小，因此如果R，《R2，则振荡是不稳定的。上升、下降时间受到使用的运放频率特性的影响。

   在图4 - 60  (a)所示电路中，UR2一±[(R2U。)／(Ri +R2)]T=2R。Cln[(R1+2R2)／R1]，

   当l +U。l=l-U。1时，振荡频率厂=l／T，￡／T称为占空比，将图中参数代人，则有T=0.725ms，厂=l. 380Hz。
