负载浮动的U-I变换器
发布时间:2014/12/11 19:45:15 访问次数:670
一个简单的U-I变换器电路如图9-36所示。它类似于一个同相放大器,RI。的两端都不接地。AIC1735-25GXTR利用运算放大器的分析概念,可得输出电流与输入电压的关系为

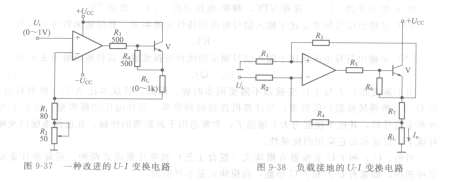

调节Rw就可以改变输入电压与输出电流之间的变换系数。通常所用的运算放大器其输出最大电流约为20mA。为了降低运算放大器功耗,扩大输出电流,在运算放大器的输出端可加一个三极管驱动电路,如图9-37所示。该电路的输入为O~lV,输出为O~lOmA。
负载接地的U-I变换器
一种负载接地的U-I变换器电路如图9-38所示。该变换器的工作原理与浮动负载U-I变换器的类似。所不同的是,电流采样电阻R7是浮动的,而负载RL则有一端接地,所以需要两个反馈电阻R3和R4。
一个简单的U-I变换器电路如图9-36所示。它类似于一个同相放大器,RI。的两端都不接地。AIC1735-25GXTR利用运算放大器的分析概念,可得输出电流与输入电压的关系为
调节Rw就可以改变输入电压与输出电流之间的变换系数。通常所用的运算放大器其输出最大电流约为20mA。为了降低运算放大器功耗,扩大输出电流,在运算放大器的输出端可加一个三极管驱动电路,如图9-37所示。该电路的输入为O~lV,输出为O~lOmA。
负载接地的U-I变换器
一种负载接地的U-I变换器电路如图9-38所示。该变换器的工作原理与浮动负载U-I变换器的类似。所不同的是,电流采样电阻R7是浮动的,而负载RL则有一端接地,所以需要两个反馈电阻R3和R4。
