电阻一电压特性

发布时间:2014/12/5 22:12:17 访问次数:652

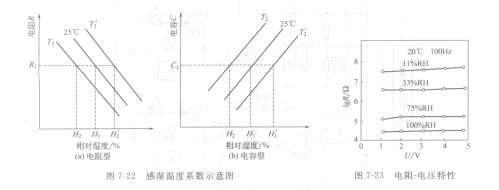

   感湿温度系数感湿温度系数是反映湿度传感器温度特性的另一个比较直观、实用的物理量。 K2029-01S 它表示在两个规定的温度下,湿敏传感器的电阻值(或电容值)达到相等时,其对应的相对湿度之差与两个规定的温度变化量之比,或者说,环境温度每变化1℃时,所引起的湿敏传感器的湿度误差。

   响应时间  响应时间也称为时间常数,它是反映湿敏传感器相对湿度发生变化时其反应速度的快慢。其定义是:在一定温度下,当相对湿度发生跃变时,湿敏传感器的电参量达到稳态变化的规定比例所需要的时间。一般是以相应的起始和终止这一相对湿度变化区间的63%作为相对湿度变化所需要的时间,为响应时间,单位是s,也有规定从起始到终止90%的相对变化作为响应时间。响应时间又分为吸湿响应时间和脱湿响应时间。大多数湿敏传感都是脱湿响应时间大于吸湿响应时间,所以一般是以脱湿响应时间作为湿敏传感器的响应时间。



   电压特性  当用湿敏传感器测量湿度时,所加的测试电压,不能用直流电压。这是由于加直流电压引起感湿体内水分子的电解,致使电导率随时间的增加而下降,因此,测量时采用交流电压。图7-23表示湿敏传感器的电阻与外加交流电压之间的关系。从图中可知,测试电压小于5V时,电压对电阻一感湿特性没有影响。但交流电压大于15V时,由于产生焦耳热的原因,对湿敏传感器的电阻一感湿特性产生较大的影响,因而一般湿敏传感器使用电压都小于10V。

   感湿温度系数感湿温度系数是反映湿度传感器温度特性的另一个比较直观、实用的物理量。 K2029-01S 它表示在两个规定的温度下,湿敏传感器的电阻值(或电容值)达到相等时,其对应的相对湿度之差与两个规定的温度变化量之比,或者说,环境温度每变化1℃时,所引起的湿敏传感器的湿度误差。

   响应时间  响应时间也称为时间常数,它是反映湿敏传感器相对湿度发生变化时其反应速度的快慢。其定义是:在一定温度下,当相对湿度发生跃变时,湿敏传感器的电参量达到稳态变化的规定比例所需要的时间。一般是以相应的起始和终止这一相对湿度变化区间的63%作为相对湿度变化所需要的时间,为响应时间,单位是s,也有规定从起始到终止90%的相对变化作为响应时间。响应时间又分为吸湿响应时间和脱湿响应时间。大多数湿敏传感都是脱湿响应时间大于吸湿响应时间,所以一般是以脱湿响应时间作为湿敏传感器的响应时间。



   电压特性  当用湿敏传感器测量湿度时,所加的测试电压,不能用直流电压。这是由于加直流电压引起感湿体内水分子的电解,致使电导率随时间的增加而下降,因此,测量时采用交流电压。图7-23表示湿敏传感器的电阻与外加交流电压之间的关系。从图中可知,测试电压小于5V时,电压对电阻一感湿特性没有影响。但交流电压大于15V时,由于产生焦耳热的原因,对湿敏传感器的电阻一感湿特性产生较大的影响,因而一般湿敏传感器使用电压都小于10V。
