1)光敏二极管它有一个可以接收光照的P-N结。结构上与一般的二极管相似，R1111N251A安装在顶上有透明玻璃的外壳中，P-N结就安装在管顶，可以接收射人的光照，如图5-15所示。光敏二极管在电路中通常处于反向偏置工作状态。在无光照射时处于截止状态，反向暗电流极小，约在0. 1VA;当受到光照时光敏二极管导通，光电流增大。光照度越大，光电流也越大，大约是截止状态的1000倍。

    图5-15先敏二极管符号图及基本工作电路

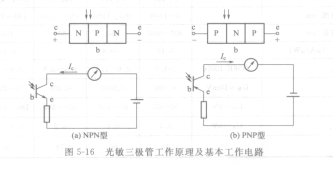

   2)光敏三极管它有两个P-N结，结构上有NPN与PNP两种。引出电极通常只有两个，因为暗电流很小，基极不具备外接点。在将光信号转为电信号的同时，也将信号电流放大p倍，如图5-16所示。
