BS-D2压电式玻璃破碎传感器的外形及内部电路如图3-15所示。传感器的最小输出电压为lOOmV， HCPL-814A最大输出电压为100V，内阻抗为15～20kCl。

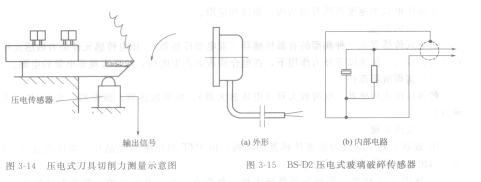

   图3-14  压电式刀具切削力测量示意图

   图3-15  BS-D2压电式玻璃破碎传感器

   报警器的电路框图如图3-16所示。使用时传感器用胶粘贴在玻璃上，然后通过电缆和报警电路相连。为了提高报警器的灵敏度，信号经放大后，需经带通滤波器进行滤波，要求它对选定的频谱通带衰减要小，而带外衰减要尽量大。由于玻璃振动的波长在音频和超声波的范围内，这就使滤波器成为电路中的关键。当传感器输出信号高于设定的阈值时输出报警信号，驱动报警执行机构工作。玻璃破碎报警器可广泛用于文物保管、贵重商品保管及其他商品柜台等场合。
