当温度变化时，热电阻的电阻值随温度的变化而变化。对温度的测量转化为对电阻值的测量， AD7723BSZ可将电阻值的变化转化为电压或电流的变化输入测量仪表，通过测量电路的转换，即可得被测温度。测温电路由以下4部分组成。

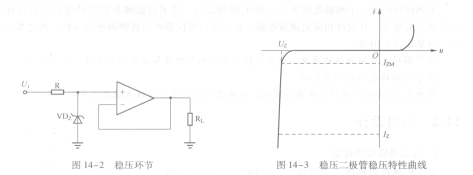

   稳压环节稳压环节用于为后面的电路提供基准电压，如图14-2所示。稳压二极管稳压电路的输出端接电压跟随器来稳定输出电压。电压跟随器具有高输入阻抗、低输出阻抗的优点。

   稳压二极管稳压电路是最简单的一种稳压电路，它由一个稳压二极管和一个限流电阻组成。从图14-3所示的稳压二极管稳压特性曲线可以看到，只要稳压二极管的电流，Z≤/Dz≤/ZM，则稳压二极管就使输出稳定在Uz附近，其中Uz是在规定的稳压二极管反向工作电流下所对应的反向工作电压。限流电阻的作用一是起限流作用，以保护稳压二极管；另外一个作用就是，当输入电压或负载电流变化时，通过该电阻上电压降的变化，取出误差信号以调节稳压二极管的工作电流，从而起到稳压作用。

   设计稳压二极管稳压电路，首先需要根据设计要求和实际电路的情况来合适她选取电路元件。以下参数是设计前必须知道的：要求的输出电压Uo、负载电流的最小值/Lm,。和最大值/Lmax（或者负载RL的最大值R．a。和最小值RLmin）、输入电压U，的波动范围。
