打开Starter Input Instrument. vit的框图面板，完成接口框图的设计。在数据处理部分，选择CASE结构下拉菜单中的“Update DATA”选项进行修改。AD7708BR按框图中的说明，在结构框中用鼠标右键选择“Select a VI”，把在LabVIEW中完成的子VI添加在“Update DA-TA”框中即可。此时只是添加，不可修改框图面板的原状，如图13 -26所示。

   由图13 -26可知，子VI输出端有6个输出端口，在每个端口处用单击鼠标右键，选择创建指示器。在输入端口，需要解决数椐类型的匹配问题。由于系统原始的接口的设置，从Mul-tisim 10向LabVIEW中虚拟仪器输入的是一个多维数组（它的数据类型是不能改变的），为了和设计的子模块输入数据的类型相匹配，需要添加一些数据转换器，把两个数据端口正确地连接起来，如图13-26所示，“data”后的第一个程序模块是波形建立模块，接着的是提取Y值模块。实现数据类型的匹配还有另外两种方法，这将在后续章节的设计实例中介绍。

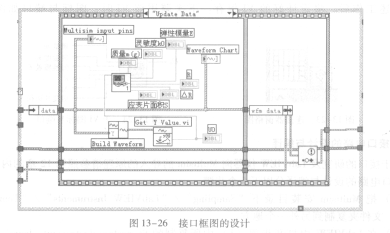

   图13-26接口框图的设计

    程序框图设计好后，要进行前面板的设计，除了要完成功能外，还要兼顾美观。设计好的前面板如图13 -27所示。完成后选择重命名，保存为projl. vit。
