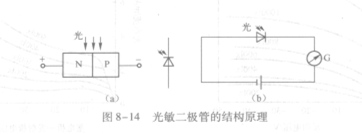

1)结构原理光敏二极管的结构与一般二极管相似。它装在透明玻璃外壳中，其PN结装在管的顶部，HD74LS164可以直接受到光照射，如图8-14 (a)所示。光敏二极管在电路中一般处于反向工作状态，如图8-14 (b)所示。在没有光照射时，反向电阻很大，反向电流很小，

该反向电流称为暗电流。当光照射在PN结上时，光子打在PN结附近，使PN结附近产生光生电子和光生空穴对。宅们在PN结处的内电场作用下作定向运动，形成光电流。光的照度越大，光电流就越大。因此，光敏二极管在不受光照射时，处于截止状态；受光照射时，处于导通状态。

   光敏晶体管与一般晶体管很相似，有PNP型和NPN型两种，具有两个PN结，只是它的发射极一边做得很大，以扩大光的照射面积。图8-15所示为NPN型光敏晶体管的结构简图和基本电路。大多数光敏晶体管的基极无引出线，当集电极加上相对于发射极为正的电压而不接基极时，集电结就是反向偏压；当光照射在集电结上时，就会在结附近产生电子一空穴对，从而形成光电流，相当于晶体管的基极电流。由于基极电流增加，而且集电极电流是

光生电流的口倍，所以光敏晶体管就有了放大作用。
