1)用J型热电偶制作温度计用J型热电偶制作温度计，使其具有两个量程， HER1603CT分别为0~ 300℃和300~ 600C。之所以这样选择，是因为在这种结构中线性化电路会遇到新问题：对于J型热电偶来说，其三次项的系数非常大，仅依靠近似到二次项的线性化电路制作的一个量程为0~ 600℃的温度计在精度上得不到满足。但是，如果将0~6000C的整个测温范围分解成两个量程，其精度就可以得到保证，在O~ 6000C的范围内可以将误差控制在1~20cC

以内。

   (1)热电偶专用集成电路：在用于热电偶的放大器中，无论如何都必须有基淮接点补偿电路与线性化电路。使用热电偶专用集成电路，将会使电路大为简化。

   J型热电偶专用集成电路AD594只能与J型热电偶相连接。该集成电路可以进行热电动势的放大与基准接点的温度补偿，而且还内置有断线检测电路。但是，其内部不含有线性化电路。也就是说，使用这种集成电路的同时还必须另外增加线性化电路。AD594的输出电压为：乩。。=（J型热电偶的热电动势+ 16pLV）×193.4。这样做的目的是为了将AD594在+25℃时的误差设定为最小值。

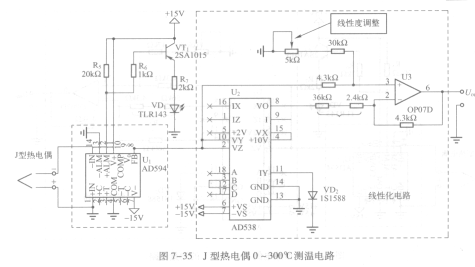

   (2)线性化电路与断线检测电路：AD594不包含线性化电路，因此热电偶的非线性会造成较大的非线性误差。使用J型热电偶时的0~ 300℃测温电路需要包括线性化电路，如图7-35所示。
