霍尔传感器的差动放大电路霍尔传感器的输出电压通常只有数毫伏至数百毫伏，ADUM1100ARZ因而需要有放大电路。霍尔传感器是一种4端器件，为了消除非磁场因素引入的同向电压的影响，必须采用差动放大电路，如图6-10所示。

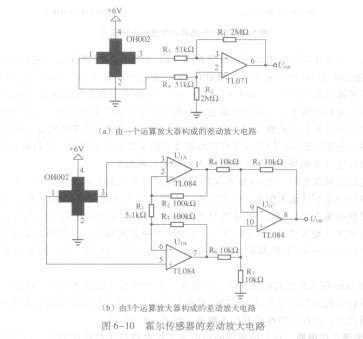

    (a)由一个运算放大器构成的差动放大电路

   (b)由3个运算放大器构成的差动放大电路

    图6-10霍尔传感器的差动放大电路

   图6-10 (a)所示为由一个运算放大器构成的差动放大电路，其增益等于Rl/R3（约为40倍）。图6-10 (b)所示为白3个运算放大器构成的差动放大电路，其增益等于1+2R2/R1（约为40倍）。使用一个运算放大器进行差动放大时，如果不将放大器的输入电阻增加到大于霍尔传感器电阻的程度，误差就会变大。而在用3个运算放大器进行差动放大时就不存在这方面的问题。

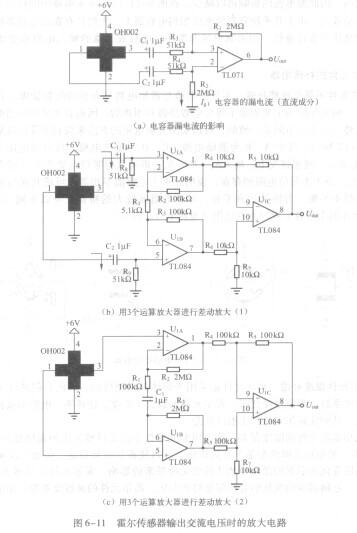

   在图6-10所示的电路中，既可以使用霍尔传感器的交流电压输出，也可以使用它的直流输出，因而可以构成如图6-11所示的电路（电路中使用了隔直流电容器）。
