1)电容式传感器的等效电路  在4.2节中对各种电容式传感器的特性分析，ADF7020BCPZ都是在纯电容的条件下进行的。这在可忽略传感器附加损耗的一般情况下也是可行的。若考虑电容式传感器在高温、高湿及高频激励的条件下工作而不可忽视其附加损耗和电效应影响时，其等效电路如图4-8所示。图中L包括引线电缆电感和电容式传感器图4-8  电容式传感器的等效电路本身的电感；Co为传感器本身的电容；C。为引线电缆、所接测量电路及极板与外界所形成的总寄生电容，克服其影响，是提高电容传感嚣实用性能的关键之一；R。为低频损耗并联电阻，它包含极板间漏电和介质损耗；R。为高湿、高温、高频激励工作时的串联损耗电组，它包含导线、极板间和金属支座等损耗电阻。

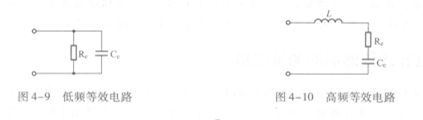

   低频时，传感器电容的阻抗非常大，L和R。的影响可忽略；等效电容C。=C。+C。；等效电阻尺，~R。。低频等效电路如图4-9所示。

   高频时，电容的阻抗变小，L和R。的影响不可忽略，漏电的影响可忽略，其中C。=C。+C。，而R。—R。。根据图4-10所示的高频等效电路，由于电容式传感器电容量一般都很小，电源频率即使采用数兆赫，容抗仍很大，而R。和R。

   当电容式传感器的供电电源频率较高时，传感器的灵敏度由矗。变为后。，后。与传感器的固有电感（包括电缆电感）有关，且随∞变化而变化。在这种情况下，每当改变激励频率或更换传输电缆时，都必须对测量系统重新进行标定。
