根据BCCH频点是否参与跳频分成如下两种方式。

   (1) BCCH频点不跳频

   在这种配置下，F01003015小区被配置成两个频率组。第一个频率组( channel group 0)只包含频点矗，参数HOP=OFF;另一个频率组包含频点，参数HOP=ON，参见图7-26。

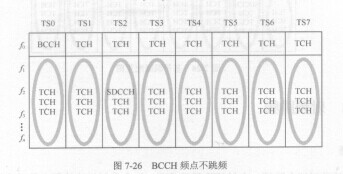

    图7-26 BCCH频点不跳频

   在这个例子中，使用，2个频点参加跳频，4个TRX，总共30个TCH信道(7个不跳频信道，23个跳频信道，一个跳频的SDCCH信道)。

   (2) BCCH频点跳频

   一个TRX如果配置成射频跳频就不能用dummy突发填充，因为它不在一个固定的频点上发射。如果频点数量多于TRX数量，就不能保证频点石总是被发射的。

   如果BCCH频点被包含在了跳频序列中，将会有两种配置方法来实现Co填充。依赖于实际的硬件配置，比较复杂，实际情况中很少采用。

   使用额外的发信机实现CO填充。

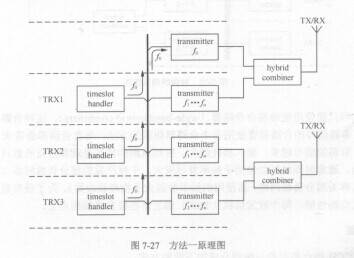

   图7-27演示了使用3个收发信机TRX和1个额外的发信机TX实现Co填充的第一种方法。

   第一种方法配置的结果如图7-28所示，参数HOP=ON。
