如果图6-13中的输出电压峰值2.79V可以满足用户实际需要的话，那么图6-11所示的电路不需要再做修改，用户可以直接使用该电路。 HA351025但如果用户需要电路的输出电压数值比较接近图6-10中的4.267V的话，则需要对图6-11所示的实际电路中的元件参数进行相应调整。本例中电路比较简单，因此如果想要增大输出电压的幅度的话，最简单的办法就是提高负载的阻抗，如只将图6-11中的电阻的阻值设置为6.8kQ的话，保持他参数不变，图6-12的

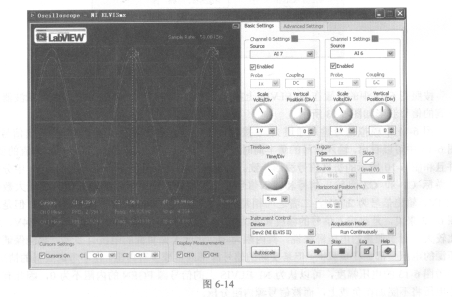

参数设置也不变，则在NI ELVIS的虚拟示波器上将接收到图6-14所示的波形。在图6-14中移动游标到输入信号和输出信号的最大数值处，此时的幅度分别为：4.96V和4.39V，可见在调整了电阻的阻值后，输出信号的幅度能够达到用户的要求。

   造成上述实际电路与仿真电路之间存在微小性能差异的原因是：在仿真电路中，可以提供完美的数学模型来制造出理想的信号源，但实际上不存在理想的信号源。所以在Multisim上达到用户要求的仿真电路必须通过真实仪器的测试（本例中为NI ELVIS），以便最终确定电路中各个元件的具体数值，比如本例中的电阻Rl。

   虽然Multisim中的仿真电路需要最终的测试与调整，但是用户电路所要调整的只是一些细节部分，凭借Multisim的强大仿真功能，用户所创建的通过Multisim验证的仿真电路在电路原理上是绝对可靠的。所以Multisim和ELVIS联合应用绝对可以使用户的电路设计过程更加高效、安全。

   本例中是将Multisim中的虚拟仪器和ELVIS中的虚拟仪器所测量到的数据进行对比，比如图6-10中游标所对应的数值与图6-13中游标所对应的数值的对比，然后根据对比的结果来调整电路中的参数。实际上ELVIS为用户提供了更为直接的仿真数据与实际测量数据对叱的方法，具体内容见以下章节。
