本例中从AI6中接收lkHz的信号，该信号相H1060NLT当于调制电路中调制信号；从AI7中接收OkHz信号，该信号相当于调制电路中载波信号。两路信号都采用差分测量模式。

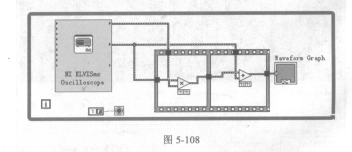

   按照图5-101所示的原理框图在LabVIEW中建立如图5-108所示的程序，其中NIELVISmx Oscillocsope的参数配置如图5-109中所示。

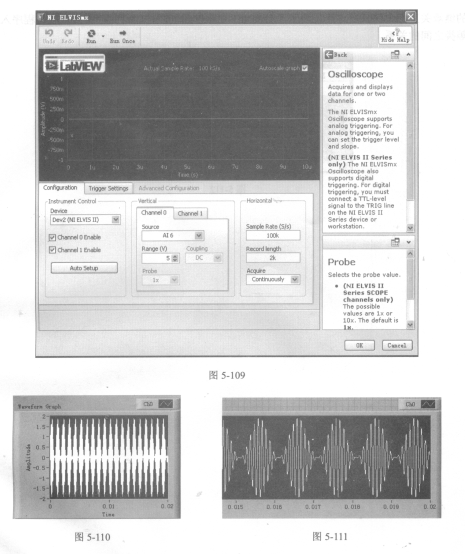

   图5-109中将ELIVS的AI 6与NI ELVISmx Oscillocsope的通道Channel 0相匹配，I7与通道Channel 1相匹配，就相当于Channel 0输出调制信号、Channel l输出载波信号。启动图5-108所示的程序后，结果如图5-110所示。将图5-110适当缩放后将得到更清晰的经过调制后的信号波形。如图5-111所示。
