创建前面板窗口后，用户需EP1K50FC256-1要添加程序代码来控制图3-3中的每个控件，当切换到图3-4中所示的界面后，用户就可以看到用于控制图3-3中前面板控件对象的源程序。和其它的编程平台不同，图3-4中的源程序也是图形化的源代码。本例中，图3-4中的图形对象SimulateSignal是一个图形化了的应用程序接口，作用是产生一个正弦波。将Simulate Signal放置到框图中，就相当于调用了这个图形化了的应用程序接口，并将正弦波送给前面板的Waveform

Graph控件显示，所以整个图3-4就是图形化了的源程序。

   在图3-3中还隐藏着LabVIEW VI的第3个重要的组成部分——图标／连线板。对于LabVIEW中的VI，其前面板窗口和程序框图窗口的右上角都会显示一个图标，默认的图标如图3-3中右上角的匣马所示，这个图标是VI文件的图形化显示。

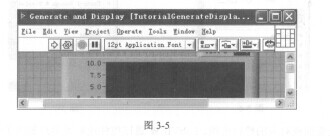

   图3-3和图3-4所示的前面板和程序框图共同组成了一个VI文件，这个VI文件可以独立使用来完成某种功能，如图3-4中就是为用户产生一个正弦波。也可以被其它的VI文件来调用，调用其它VI文件的过程可以类似地看作基于文本编程平台中的函数调用的过程。如果用户想完成这个调用的过程，就必须为图3-3中的VI文件增添输入／输出端口，输入端口用来使其它VI文件向图3-3中的VI文件输入数据，输出端口使图3-3的VI文件可以向其它的VI文件输出数据，LabVIEW中的VI文件的输入／输出端口就和C/C++编程语言中函数的参数列表中的参数的作用是相同的。如果在图3-3的右上角的匣囤上单击右键，然后选择ShowConnector命令项．结果如图3-5所示。
