实际上有CPU控制的电路板一般都带有定时器／计数器模块。在NI ELVIS上同样也带有定时器／计数器模块，可以用来记录内部的时钟脉冲个数、EP1K30QI208-2记录外部事件发生的次数。在图-15中为读者粗略地介绍了通过定时器／计数器模块输出时钟脉冲的应用方法，在本小节中，将借助NI ELVIS原型实验板和软件测试面板来为读者进一步介绍定时器／计数器模块的应用方法。定时器／计数器模块在NI ELVIS原型实验板上的位置如图2-113所示。

   一般而言，NI ELVIS上的定时器／计数器模块用于数字电路的应用和测试中。也可以应用在模拟电路的测试中，在某些情况下，可以用来部分地替代FGEN的功能，为用户提供更多的方便。

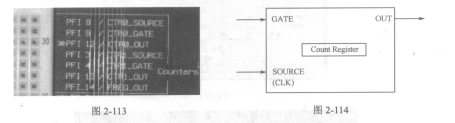

   定时器／计数器模块共分为2组，分别对应图2-113中的CTRO和CTR1。CTRO和CTR1在功能上是完全一样的。图2-113中的CTRO_ SOURCE输入引脚可以作为测量系统中的时基信号、或者作为被计数的信号源；CTRO_GATE输入引脚用于控制开始或者停止计数；CTRO_ OUT输出引脚能够输出一系列的时钟脉冲，定时器／计数器模块以加1或者减1的方式进行计数。NI ELIVS上的定时器／计数器电路工作原理如图2-114所示。
