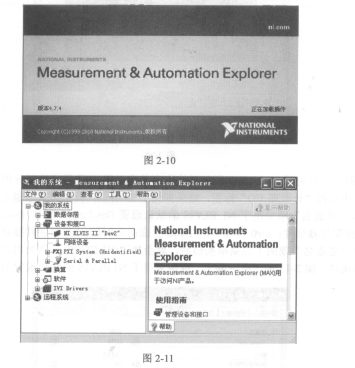

用户选择“配置并测试设备”项后，单击图2-9中的“确定”按钮，结果如图2-10所示。FDC37M707图2-10是NI为方便用户建立数据采集系统所提供的Measurement＆Automation Explorer硬件配置工具，以下简称MAX。关于MAX的具体应用请读者参考第5章。图2-9是MAX的启动配置画面，稍等片刻后MAX会自动弹出图2-11所示的对话框。如果NI ELVIS的硬件模块能够正常运行，并且用户参照图1-11、图2-2所进行的硬件连接无误的话，将在MAX的窗口中给出NI ELVIS在用户计算机中的逻辑设备号，以后这个逻辑设备号将代表NI ELVIS教学实验虚拟仪器套件，本例中的NI ELVIS教学实验虚拟仪器套件的逻辑设备号为“Dev2”，如图2-11中黑色实线框中所示。

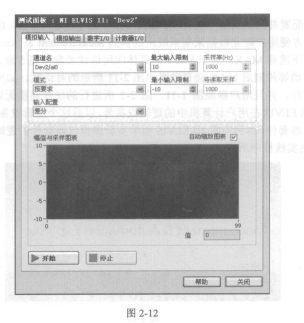

   在用户已经安装了NI LabVIEW编程环境的情况下，图2-10、图2-11所示的功能用户肯定可以使用，如果用户没有安装LabVIEW的话，上述功能可能无法自动应用。这时，如果用户想要进行NI ELVIS设备自动检测的话，可以直接选择图2-9中的“运行测试面板”项，然后单击“确定”按钮，结果如图2-12所示。
