这里顺便要提一下,就是当我们讨论“无线上网”时,要弄清是通过什么网络连接到因特网。ICE2B765P2是通过无线局域网(M-Fi)还是通过蜂窝移动通信网(3G)?上网的终端是手机还是电脑?我们应当注意到,目前市售的3G手机都支持3G上网,但却未必具有Wi-Fi上网的功能。现在所有的电脑几乎都具有耻∏上网的功能(以前需要购买专门的无线网卡插入电脑,但现在的电脑都已把无线网卡做成内置的),而只要购买3G上网卡通过USB接口插入到电脑,就能够通过蜂窝移动通信网接入到因特网。Wi-Fi上网有免费的,但也有不少要收

费的。3G上网没有免费的。不管要通过M-Fi还是3G接入到因特网,你的终端所在地必须能收到⒗∏或3G的信号。目前在我国,有3G信号的地方要比有Wi-Fi信号的地方多得多。

  下面我们以2.5G的GSM蜂窝通信系统为例,说明其重要组成构件(图⒐17)。

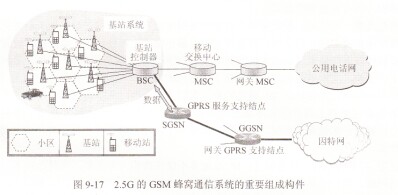

   图9-17 2.5G的GsM蜂窝通信系统的重要组成构件

   从图9-17可以看出,用一个个相互拼接的六角形的小区就可以组成很大的蜂窝状的无线通信系统。每个基站的发射功率既要能够覆盖本小区,也不能太大以致干扰了邻近小区的通信。小区的大小视该小区内的移动用户数而定,从半径20m(移动用户很密集的地方)到1~25k/lll不等。采用蜂窝形状结构的小区的好处是可以最大限度地进行频率复用。频率复用是指在相隔一定距离的不同小区可以采用相同的频率而不会相互干扰。像图9-17所画出的7个小区9每一个小区的基站使用不同的频率。这样,只要相邻小区采用不同的频率(只需要7个频率),就可以组成由大量小区构成的蜂窝无线通信系统。实际的小区因受地形的限制,并非严格的六角形。之所以画成六角形的小区是为了更好地说明采用蜂窝技术怎样解决了同频干扰以及节约频率资源的问题。

   在图9-17中的每一个基站都有一个基站收发信机,它把移动站发来的信号转发给基站控制器BsC lBasc st械oll Colltro11er)。基站控制器BsC控制一组基站(例如控制几十个基站),负责管理无线小区及其无线信道。如果移动站要进行电话通信,就必须和小区中的基

站相关联,和基站建立起双向的无线通信信道。基站通过BSC连接到移动交换中心MSC(MobilC sWitching Cclltcr)(现在都使用光缆连接)。MsC是整个GSM网络的核心,它控制所有BSC的业务,提供交换功能,处理所控制区域内移动站的信令,处理移动站的位置更新。一个MSC可连接多个(例如5个)BSC。移动通信运营商可以建立很多的MsC,然后通过网关MsC连接到公用电话网或其他移动通信网c如果移动站要接入到因特网,BsC就把移动站发来的IP数据报转发到SGsN(serving GPRs suppo⒒Nodc,GPRs服务支持结 点)。SGSN主要完成IP数据报的转发、移动性管理、会话管理、逻辑链路管理、鉴别和加密、话单产生和输出等功能。sGsN还要和移动交换中心MSC进行通信,以便完成用户的鉴别、通信的切换等功能。GGsN(GateWay GPRS Suppo⒒Node)即网关GPRS支持结点,具有网络接入控制功能,因此叉称为GPRs路由器,它选择哪些分组可以进入GPRs网络,以证GPRS网络的安全。

  处在移动状态的移动站怎样进行通信呢?这个过程相当复杂,我们将在后面几节进行讨论。
