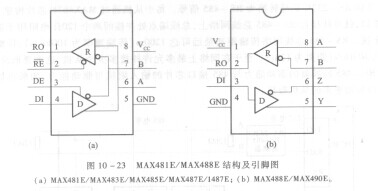

与RS - 232C标准总线一样，RS - 422和RS - 485两种总线也需要专用的接口芯片完成电平转换。MAX481E/MAX488E分别是只周+5V电源的RS - 485/RS - 422的8引脚收发器，其结构及引脚如图10 - 23所示。 QDSP-2089两个芯片的共同点是都含有一个发送器D和一个接收器R，其中DI是发送输入端，RO是接收输出端。不同的是，图10 - 23(a)中只有两根信号线A和B，信号线A为同相接收器输入和同相发送器输出，信号线B为反相接收器输入和反相发送器输出，由于是半双工，所以有发送与接受的使能端DE与RE引脚。而在图10 - 23(b)中，有两对4根信号线A、B和Y、Z，其中A、B专用作接收器输入，A为同相、B为反相；而Y、Z专用作发送器输出，Y为同相、Z为反相，所以构成了全双工通信。

   在控制领域中，以微处理器为核心构成的测控仪表的一个重要技术指标就是具有串行通信接口功能，以前主要是采用RS - 232C接口，现在无一例外地是RS - 485接口。图10 - 24给也了AT89C52单片机与芯片MAX487E构成的RS -485接口电路，用单片机的Pl.7口控MAX487E的数据发送和接收，当数据发送时置Pl.7为高电平，则使能端DE =1打开发送器D的缓冲门，发自单片机TxD端的数据信息经DI端分别从D的同相端与反相端传到RS - 485

总线上。当接收数据时把Pl.7置于低电平，此时使能端RE =0打开接收器R的缓冲门，来自于RS -485总线上的数据信息分别经R的同相端与反相端从RO端传出进入单片机RxD端。
