信号电缆与电源电缆必须分开，并尽量避免平行敷设。如果现场条件有限，信号电缆与电源电缆不得不敷设在一起时，则应满足以下条件：

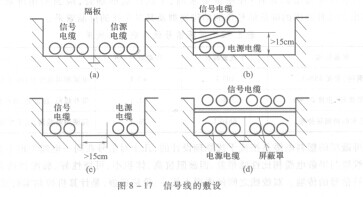

   ①电缆沟内要设置隔板， M24256-DR且使隔板与大地连接，如图8 - 17(a)所示。

   ②电缆沟内用电缆架或在沟底自由敷设时，信号电缆与电源电缆间距一般应在15cm以上，如图8 -17(b)相(c)所示；如果电源电缆无屏蔽，且为交流(AC)电压220V、电流10A时，两者间距应在60cm以上。

   ③电源电缆使用屏蔽罩，如图8 - 17(d)所示。

   电源系统的抗干扰

   计算机控制系统一般是由交流电网供电，电网电压与频率的波动将直接影响到控制系统的可靠性与稳定性。实践表明，电源的干扰是计算机控制系统的一个主要干扰.
