在小型控制装置和数字化仪器仪表中， QMV351CY1往往只要几个简单的数字显示或字符状态便可满足现场的需求，而显示数码的LED因其成本低廉、配置灵活、与计算机接口方便等特点，在小型微机控制系统中得到极为广泛的应用。

   本节将讨论LED显示器及其接口电路与相应程序，来了解一个实际的计算机控制系统是如何显示被测参数值的。

   LED显示器的结构原理

   LED是利用PN结把电能转换成光能的固体发光器件，根据制造材料的不同，可以发出红、黄、绿、白等不同色彩的可见光束。LED的伏安特性类似于普通二极管，正向压降为2V左右，工作电流一般在lOmA~ 20mA之间较为合适。

   LED显示器有多种类型。单段的圆形或方形LED常用来显示设备的运行状态；8段LED呈“日”字形，可以显示若干数字和字符，所以也称为LED数码管；16段LED呈“米”字形，可以显示各种数字和字符；还有条形光柱LED，可以动态形象地显示参数或偏差值的变化。其中，8段LED在控制系统中应用最为广泛，其接口电路也具有普遍借鉴性。因此，重点介绍8段LED显示器。

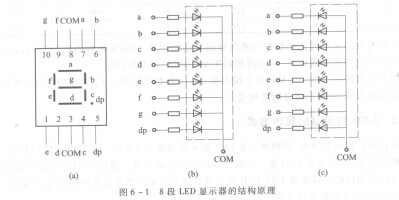

   8段LED显示器的结构与工作原理如图6-1所示。它是由8个发光二极管组成，各段依次记为a、b、c、d、e、f、g、dp，其中dp表示小数点（不带小数点的称为7段LED）。8段LED显示器有共阴极和共阳极两种结构，分别如图6 -l(b)、(c)所示。共阴极LED的所有发光管的阴极并接成公共端COM，而共阳极LED的所有发光管的阳极并接成公共端COM。当共阴极LED的COM端接地，某个发光二极管的阳极加上高电平时，则该管有电流流过而点亮发光；当共阳极LED的COM端接高电乎，某个发光管的阴极加上低电平时，则该管有电流流过而点亮发光。
