如图4.4所示是用4位全加器设计成的电路，试通过MICRF002BM编程测试、确定真值表，判断其逻辑功能。

   图4.4实验3组合电路

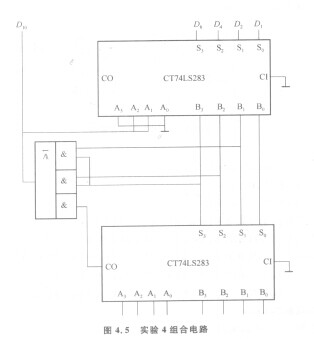

   ④如图4.5所示是用4位全加器设计成的电路，试通过编程测试、确定真值表，判断其逻辑功能。

  ⑤试用1片74LS283和相关门电路设计一个4位二进制全减器电路，仿真并下载测试。

   ⑥试用2片74LS283和相关门电路设计8位二进制全加器，仿真并下载测试。

   实验器材

   ①PC(装有MAX+PLUSⅡ软件)。

   ②含有FPGAlCPLD器件的开发系统。

   实验要求

   总结从理论设计到最后测试结果整个实验研究过程、说明MAX+PLUSⅡ软件（包括仿真详细步骤）详细使用方法，要有例图、仿真波形和测试结果说明。
